Tuotteen kuvaus

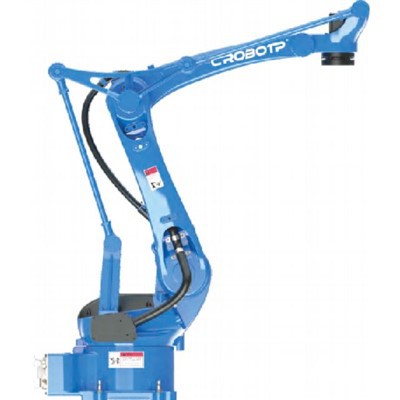

Big Load Materials Handling Robot CRP-RA26-220 määrittelee uudelleen teollisuuden tehokkuuden poikkeuksellisella 220 kg:n hyötykuormalla ja ahtaisiin tiloihin optimoidulla suunnittelulla. Tämä suuren{5}}tiheyden tuotantolinjoja varten suunniteltu seuraavan-sukupolven käsittelyrobotti tarjoaa sujuvamman toiminnan, 5 % suuremman kuormituskapasiteetin ja 2 % nopeammat sykliajat kuin edeltäjänsä – ihanteellinen raskaaseen lavaukseen, konehuoltoon ja logistiikan automaatioon.
Toiminnalliset ominaisuudet
● Laajennettu ulottuvuus ja vankka rakenne
2,65 -metrin varren jänneväli, korkea jäykkyys ja parannettu kantava rakenne tekevät siitä 2 % pehmeämmän kuin aiemmat mallit, mikä varmistaa tarkkuuden raskaan materiaalin siirrossa.
● Raskas{0}}220 kg:n hyötykuorma
Kestää 220 kg:n kuormia – 5 %:n kapasiteetin lisäys – mahdollistaen isojen teollisuuskomponenttien, kuten hitsauslaitteiden tai autonosien, tehokkaan siirtämisen.
● Tilaa-Säästää integroitua moottorisuunnittelua
Suoraan varteen upotetut moottorit minimoivat jalanjäljen, mikä mahdollistaa joustavan käytön kompakteissa kennoissa ja säilyttää samalla virtaviivaisen -kaapelittoman ulkopinnan.
● High Speed{0}}Precision Drive System
Korkean vääntömomentin servomoottorit,-tarkat RV-vähennykset ja tärinänvaimennusalgoritmit-lyhentävät toiminta-aikaa nopeaan ja vakaaseen raskaan-kuorman paikannukseen.
● Suuri{0}}tiheysasennus on valmis
Kompakti pohjarakenne vähentää lattiatilaa 15 %* (verrattuna vertailukelpoisiin malleihin), mikä tukee usean-robotin yhteistyötä monimutkaisissa tuotantotyönkuluissa.
● Intuitiivinen käyttö ja huolto
Yksinkertaistettu mekaaninen arkkitehtuuri ja käyttäjäystävällinen{0}}käyttöliittymä mahdollistavat nopean ohjelmoinnin, diagnosoinnin ja osien vaihdon, mikä minimoi seisokkeja.
Robotin rungon tekniset parametrit
|
Malli |
CRP-RA26-220 |
|
|
Käsivarren muoto |
Pystysuorat moniliitokset |
|
|
Vapauden aste |
6 akselia |
|
|
Suurin hyötykuorma |
220kg |
|
|
Maksimi matka |
Akseli 1 |
-180 astetta ~ 180 astetta |
|
Akseli 2 |
-76 astetta ~ 64 astetta |
|
|
Akseli 3 |
-74 astetta ~ 100 astetta |
|
|
Akseli 4 |
-210 astetta ~ 210 astetta |
|
|
Akseli 5 |
-125 astetta ~ 125 astetta |
|
|
Akseli 6 |
-360 astetta ~ 360 astetta |
|
|
Suurin nopeus |
Akseli 1 |
120 astetta /S |
|
Akseli 2 |
90 astetta /S |
|
|
Akseli 3 |
100 astetta /S |
|
|
Akseli 4 |
140 astetta /S |
|
|
Akseli 5 |
130 astetta /S |
|
|
Akseli 6 |
220 astetta /S |
|
|
Sallittu vääntömomentti |
Akseli 4 |
1370N.m |
|
Akseli 5 |
1370N.m |
|
|
Akseli 6 |
613N.m |
|
|
Sallittu hitausmomentti |
Akseli 4 |
200kg.m² |
|
Akseli 5 |
200kg.m² |
|
|
Akseli 6 |
160kg.m² |
|
|
Robotin ruumiinpaino |
1190kg |
|
|
Suurin ulottuvuus |
2650mm |
|
|
Toistuva paikannustarkkuus |
±0,06 mm |
|
|
Melutaso |
< 80dB(A) |
|
|
Asennustila |
Maadoitus |
|
|
Runko |
Varattu IO |
26 Pin |
|
Varattu kaasu |
2*φ12mm |
|
|
Asennus |
Ympäristön lämpötila |
0-45 astetta |
|
Suhteellinen kosteus |
38 % ~ 85 % RH (ei kondensaatiota) |
|
|
Tärinä |
Alle 0,5G |
|
|
muut |
Robotin asennuksen on oltava poissa: syttyvistä tai syövyttävistä nesteistä tai kaasuista, sähköisistä häiriölähteistä |
|
|
IP-taso |
Runko IP54, ranne IP67 |
|
|
Edulliset ominaisuudet |
Kompakti rakenne, suuri nopeus, suuri tarkkuus, suuri laajennettavuus ja helppokäyttöisyys |
|
|
Sovellus |
Käsittely, leikkaus, kokoonpano, pistehitsaus, merkintä, kiillotus |
|
|
Sähkökaapin kokoonpano |
G15A |
|
Asennusliittymäkaavio
Liikealuekaavio
Miksi valita CRP{0}}RA26-220?
Tämä robotti on suunniteltu suuren kuorman käsittelyyn hitsauksessa, valimoissa ja autojen kokoonpanoissa, ja se viihtyy siellä, missä vahvuus kohtaa tilanrajoitukset. Sen parannettu hyötykuorma, -värinänvaimennus ja usean-yksikön koordinointiominaisuudet tekevät siitä älykkään päivityksen suuren-suorituskyvyn materiaalinkäsittelyyn.
