Tuotteen kuvaus

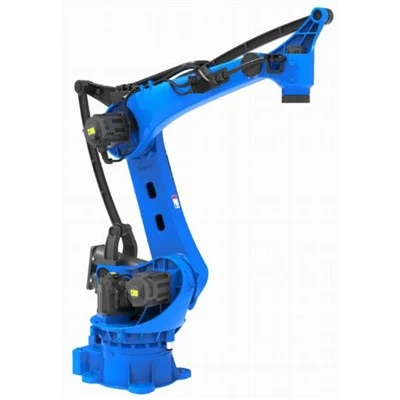

CRP-RH26-210-pistehitsauskone on suunniteltu erittäin-tarkkuushitsauksen tuotantolinjoille. Sen 2,6 -metrinen erittäin jäykkä varren jänneväli takaa vakaan hitsauspistoolin liikeradan. Integroidut vesi- ja kaasupiirit sekä häiriönestotekniikka parantavat merkittävästi hitsauksen tehokkuutta, joten se sopii automatisoituihin, intensiivisiin tuotantolinjoihin.
Toiminnalliset ominaisuudet
● 2,6 metrin jäykän varren jänneväli
Vahvistettu runkorakenne varmistaa tärinättömän-hitsauspistoolin toiminnan.
● Sisäänrakennettu{0}}kaapelinhallinta
Ontto varsi ja sisäisesti varastoidut kaapelit eliminoivat täysin laitteiden häiriöt.
● Teollinen EMC/EMI-suodatin
Sisäänrakennettu-kolmivaiheinen-suodatin poistaa sähkömagneettiset häiriöt hitsauksen aikana.
● Integroidut kaasu- ja vesireitit
Kaksi 12 mm φ kaasupolkua + kaksi 19,5 mm φ vesireittiä vastaavat suoraan jäähdytys-/suojakaasutarpeisiin.
● Nopea{0}}hitsaussykli
Servo-värinänvaimennus-+ optimoitu hitsauspistoolin ajoitus lyhentää jakson aikaa yli 15 %.
● Tila{0}}Tehokas käyttöönotto
Kompakti runko ja koordinoitu johdotus tukevat{0}}suurtiheyksisiä tuotantolinjoja.
● Intuitiivinen hitsausohjaus
Yksinkertainen käyttöliittymä parantaa virheenkorjauksen tehokkuutta yli 30 %.
Robotin rungon tekniset parametrit
|
Malli |
CRP-RH26-210 |
|
|
Käsivarren muoto |
Pystysuorat moniliitokset |
|
|
Vapauden aste |
6 akselia |
|
|
Suurin hyötykuorma |
210kg |
|
|
Suurin hyötykuorma |
210kg |
|
|
Maksimi matka |
Akseli 1 |
-175 astetta ~ 175 astetta |
|
Akseli 2 |
-76 astetta ~ 64 astetta |
|
|
Akseli 3 |
-74 astetta ~ 100 astetta |
|
|
Akseli 4 |
-200 astetta ~ 200 astetta |
|
|
Akseli 5 |
-125 astetta ~ 125 astetta |
|
|
Akseli 6 |
-360 astetta ~ 360 astetta |
|
|
Suurin nopeus |
Akseli 1 |
120 astetta /S |
|
Akseli 2 |
90 astetta /S |
|
|
Akseli 3 |
100 astetta /S |
|
|
Akseli 4 |
140 astetta /S |
|
|
Akseli 5 |
130 astetta /S |
|
|
Akseli 6 |
220 astetta /S |
|
|
Sallittu vääntömomentti |
Akseli 4 |
1370N.m |
|
Akseli 5 |
1370N.m |
|
|
Akseli 6 |
613N.m |
|
|
Sallittu hitausmomentti |
Akseli 4 |
200kg.m² |
|
Akseli 5 |
200kg.m² |
|
|
Akseli 6 |
160kg.m² |
|
|
Toistuva paikannustarkkuus |
±0,06 mm |
|
|
Suurin ulottuvuus |
2606 mm |
|
|
Robotin ruumiinpaino |
1270 kg |
|
|
Asennustila |
Maadoitus |
|
|
Melutaso |
80dB(A) |
|
|
Rungon käyttöliittymä |
Varattu IO |
26 Pin |
|
Varattu kaasu |
2*φ12mm |
|
|
Asennusympäristö |
Ympäristön lämpötila |
0-45 astetta |
|
Suhteellinen kosteus |
35–85 % RH (ei kondensaatiota) |
|
|
Tärinä |
Alle 0,5G |
|
|
muut |
Robotin asennuksen on oltava poissa: syttyvistä tai syövyttävistä nesteistä tai kaasuista, sähköisistä häiriölähteistä |
|
|
IP-taso |
Runko IP54, ranne IP67 |
|
|
Edulliset ominaisuudet |
Kompakti rakenne, suuri nopeus, korkea tarkkuus, korkea jäykkyys, pitkä käyttöikä, suuri laajennettavuus ja helppokäyttöisyys |
|
|
Sovellus |
Käsittely, pistehitsaus, leikkaus, kokoonpano, merkintä, hionta |
|
|
Sähkökaapin kokoonpano |
G15A |
|
* Mittausehdot
(1) Robotti on kiinnitetty tukevasti tasaiselle alustalle;
(2) Testaa 3700 mm:n etäisyydellä liitoksen JT1 pyörimiskeskipisteestä; melutaso muuttuu olosuhteiden mukaan, taustamelulla on tietty vaikutus
Asennusliittymäkaavio
Toiminta-aluekaavio
